מנגנון הוא רכיב במכונה. למרות שלמנגנונים שונים יש תפקידים ומבנים שונים, ישנם כמה מאפיינים נפוצים ביניהם.
1. מנגנונים אלה מורכבים מ- Man - רכיבי ישויות המיוצרים.
2. ישויות המרכיבות את המנגנון יש תנועה יחסית מוגדרת ביניהם. תוך השלמת העברת ותמורת התנועה, הם גם משלימים את העברת הכוח והפיכתו.
לכן מנגנון הוא שילוב של ישויות עם תנועה יחסית מסוימת.
תמונה 1 מציגה את מנגנון העברת הכוח של דוושת כף הרגל של מכונת התפירה, המורכבת מדוושת כף הרגל 1, מחברת מוט 2 וגלגל ארכובה 3. במהלך הפעולה דוושת כף הרגל מדרגת כך שהדוושה מתנדנדת קדימה ואחורה סביב ציר הקבוע O {{4} O, ובאמצעות מוט החיבור 2 פיצוץ החגורה המופעל על ידי המכונה של החגורה, ומכילה את התביעה. נקבעות העמדות היחסיות של ישויות של המנגנון, וגם התנועות היחסיות נקבעות.
מכונות תפירה מורכבות משילוב של מנגנונים שונים, כגון הצמדת מטוס, מנגנון CAM, מנגנון הילוכים, מנגנון חגורה שיניים תזמון ומנגנון הצמדה לחלל נפוצים.
I. מנגנון הצמדה מישורי
1. מנגנון הנדנדה
תמונה 2 מציגה את סכמטי ההולכה של מנגנון דוושת מכונת התפירה. במנגנון הנדנדה הזה, דוושת כף הרגל 3 מתנדנדת הדדית הנקראת נדנדה, והארכובה 1 מונעת על ידי מוט החיבור 2 כדי להשלים את כל מחזור הסיבוב.
במנגנון הנדנדה של הארכובה, כאשר הארכובה קצרה, משתמשים לעתים קרובות בגלגל אקסצנטרי. איור 3 מציג את מנגנון הרמת השיניים של מכונת תפירה שטוחה תעשייתית, שם הגלגל האקסצנטרי המרים את השן 2 מהודק לציר 1 מסתובב עם הפיר, מניע את הנדנדה 4 כדי להתנדנד דרך מוט החיבור הגדול 3, ונותן לשיניים מאכילות הבד 8 תנועה למעלה ולמטה דרך ציר הרמת השן 5, נדנדה 6 ומוט חיבור קטן 7.
2. מנגנון נדנדה כפול

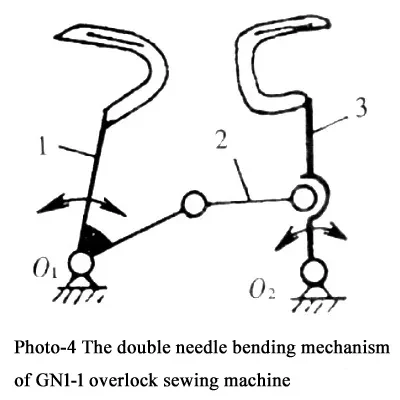

תמונה 4 מציגה את מנגנון הכיפוף המחט הכפול של מכונת התפירה של GN1-1. מסגרת מחט הכיפוף הגדולה 1 מתנדנדת קדימה ואחורה סביב ציר O1, ומסגרת המחט הכיפוף הקטנה 3 מסתובבת סביב ציר O2 דרך מוט חיבור 2. מסגרת מחט הכיפוף הגדולה 1 וניתן לראות במוט 2 חיבור כנדנדה, ומנגנון מסוג זה הופך להיות מנגנון רוקר כפול.
3. מנגנון מחוון כננת
תמונה 5 מציגה את מנגנון המחט של מכונת תפירה. הסיבוב של סרגל המחט כננת 1 מניע את התנועה ההדדית של מוט המחט 3 לאורך נתיב המדריך הקבוע דרך מוט החיבור 2, וסוג זה של מכונה נקרא מנגנון מחוון כננת. איור 6 מציג מנגנון חיתוך מכונת חיתוך הסכין ישר, שהוא גם מנגנון מחוון כננת.
II. מנגנון הצמדה בחלל

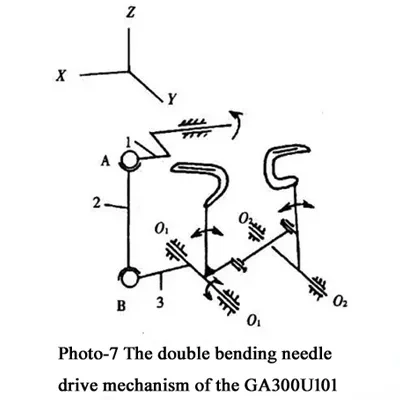

תמונה 7 מציגה את מנגנון כונן המחט הכפוף של הכפוף שלGA300U101מכונת Overock. הכדור לכיפוף המחט נרתיק 1 בקצה השמאלי של הפיר הראשי מניע את הנדנדה 3 דרך מוט החיבור 2 כדי להשלים את הנדנדה ההדדית סביב מסגרת הכיפוף הגדולה של המחט O1-O1, מנגנון זה הוא מנגנון מוט של ארכובה בחלל.
III. מנגנון פקה
בציוד תפירה, רכיבים רבים דורשים תנועות מורכבות ומדויקות, ומנגנון CAM משתמש במשטח המתאר הספציפי של המצלמה כדי לדחוף את העוקב להשלמת התנועה המיועדת. לפיכך, מנגנוני CAM נמצאים בשימוש נרחב בסוגים שונים של מכונות תפירה.
תמונה 8 מציגה את מנגנון קטיף חוט המצלמה של מכונת התפירה. כאשר הפיר הראשי מסתובב, חריץ המצלמה יניע את מוט קטיף החוט 4 דרך הגלגל, כך שנקודת הציר של מוט הקטיפה משלימה את דפוס התנועה שנקבע מראש ומשלימה את האכלת החוט, איסוף החוטים, הידוק חוטים, משיכת חוט וחוט חדש בשלבים בתפירה אחת עם מנגנונים אחרים, כך שהתפירה יכולה להיות חלקה.
Iv. מנגנון הילוכים
מנגנון ההילוכים מעביר את התנועה בצורה מדויקת ואמינות ויש לו יותר יישומים במכונות תפירה.
תמונה 9 מציגה תרשים של העברת הציר של מכונת תפירה תעשייתית דרך שני זוגות הילוכים פוע כדי להניע את פיר המעבורת. הפיר העליון 1 מעביר את התנועה הסיבובית לפיר האנכי 2 דרך זוג הילוכים פוע, והפיר האנכי 2 ואז משדר את התנועה הסיבובית לפיר התחתון 3 דרך זוג הילוכים פוע כדי לגרום למעבורת לנוע.
בנוסף, תנועת העברת חגורות שיניים סינכרוניות מדויקת, ובשל תפקידה של כיפוף החגורה הסינכרוני, העברת רעשי הרטט תנועה מצטמצמת מאוד, בשנים האחרונות גם במכונות התפירה כדי להשיג יישומים נוספים.
בשנים האחרונות, עם בגרות ויישום של טכנולוגיית בקרה אלקטרונית, הדרך המקורית להעברת תנועה על ידי שליטה מכנית על מכונת התפירה עברה בהדרגה לבקרת מחשב על המנגנון לצורך העברת תנועה והעברת כוח בעזרת רכיבים ואלקטרומגנטים הידראוליים או פנאומטיים, מה שמפשט מאוד את המנגנון המורכב של מנגנון מכונת התפירה. זה הביא לסדרה של פונקציות חדשות של מכונת התפירה, והפחתת הקישור של העברת תנועה, מהירות את זמן התגובה והעצמת הפעולה, הדבר הביא לסדרה של פונקציות חדשות המפחיתות את העברת התנועה, מהירות את זמני התגובה ומגדילים את הדיוק של תנועות, כגון חיתוך חוט אוטומטי, חיתוך חוט אוטומטי, חיתוך חוט אוטומטי. זה מספק מקום ללא הגבלה לחדשנות ופיתוח מכונות תפירה, ומאפשר את זה עבורנוקינגמקסכדי לעקוף את העולם ולהפוך לחברה לייצור מכונות תפירה.
